LG 250A

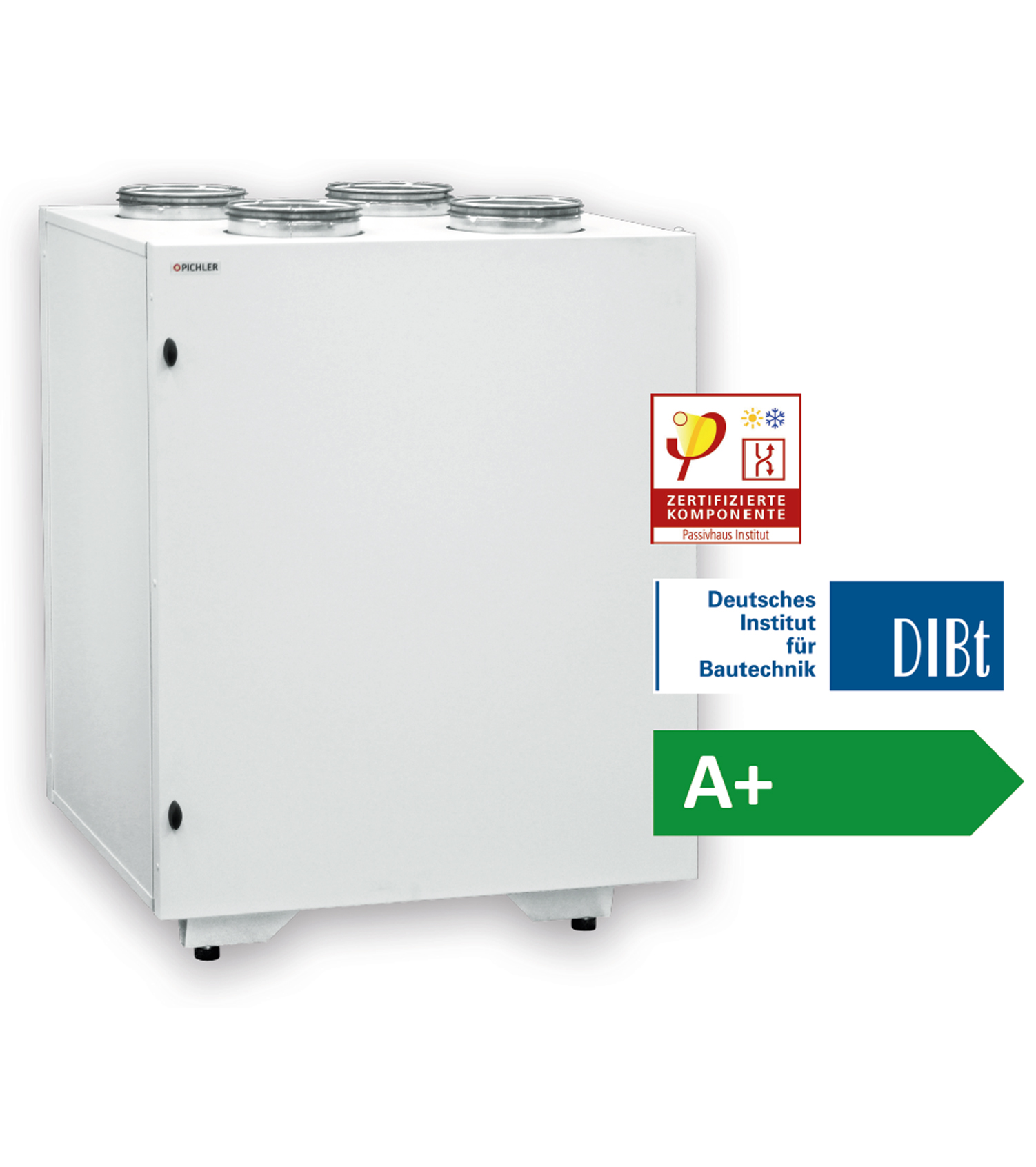

Vetracia jednotka s rekuperáciou tepla LG 250A od renomovaného rakúskeho výrobcu Pichler je certifikovaná Passive House Inštitútom (PHI) pre pasívne domy.

Jednotka LG250A sa skladá z kompaktnej tepelne izolované skrine, bez tepelných mostov, z pozinkovaného oceľového plechu s vonkajším krytom v bielej farbe RAL 9010.

Jednotka LG 250A je vybavená vysoko účinným systémom spätného získavania tepla s rekuperačným protiprúdovým výmenníkom vyrobeným z recyklovateľného plastu s automatickým 100% bypassom, s úspornými radiálnymi ventilátormi technológie DC (technologicky pokročilé EC motormi), s automatickým riadením konštantného objemového prietoku.

Použitie

Vetracie jednotku LG 250 A je možné použiť pre riadené vetranie s rekuperáciou tepla a odvetrávanie rodinných domov, bytov, väčších celkov, kancelárií a podobných zariadení. Rozsah použitia sa zvyčajne pohybuje u obytných plôch v rozsahu 80 m2 až 200 m2 u pasívnych alebo nízkoenergetických stavieb, s možným nastavením až do 250 m3 / h. Nárazové vetranie (maximálny výkon jednotky) - 300m3 / hod.

Filtrácia

Jednotka je už v štandarde osadená kvalitným kazetovým filtrom triedy F7 na sanie čerstvého vzduchu z exteriéru a filtrom triedy G4 pre vzduch odvádzaný. Veľká filtračná plocha zaistí dlhú životnosť.

Voliteľne možno osadiť jednotku filtračné kazetou triedy F9 pre filtráciu sadzí, tabakového dymu.

F9 - je to najlepšie, čo je možné pre filtráciu jemných častíc do jednotky dať. Pozri triedy vzduchových filtrov.

Zimná prevádzka

Pre zimnú prevádzku je rekuperačná jednotka Pichler LG 250 A osadená moderným nízkoteplotným, článkovou predhrevom o výkone V prípade použitia zemného výmenníka (soľanka) je možné dodať jednotku bez elektrického predohrevu.

Voliteľne je možné jednotku doplniť o elektrický či teplovodné dohrev.

Jednotka je certifikovaná pre -15 ° C.

Zvlhčovanie

Voliteľne - áno

  • Entalpický výmenník pre spätný zisk vlhkosti.
  • Zvlhčovač Pichler pre 100% hygienické zvlhčovanie.
  • Parametre

    Pripojenie potrubia

    Ľavé a pravé prevedenie jednotky. Dvere je možné namontovať na ľavej alebo pravej strane.
    Sanie / výfuk / PRÍVOD / ODVOD: každý ø 160 mm s dvojitým tesnením ráfika.

    Varianty prevedenia

    Kompaktná vetracia jednotka LG 250 A systému Pichler je dodávaná vo viacerých variantoch:

    • Pravé alebo ľavé prevedenie v závislosti na pozícii prívode.
    • Prevedenie s alebo bez vstavaného PTC elektrického predohrevu.

    Výmena filtra

    • Kazetový filter triedy F7 na sanie
    • Kazetový filter triedy G4 na odvode

    1
  • Technická špecifikácia

    Technické dáta LG 250 A

    Technické údaje merané na Univerzite techniky a architektúry v Luzerne, Centrum pre Integral Building.

    VETRACIA ZARIADENIE
    Rozmery: (Š x V x H) 672 x 870 x 610 mm
    Tepelne izolovaný kryt z pozinkovaného plechu. Oceľový plech, povlakom RAL 9010 - biela
    Pripojenie vzduchovodov: 4 x ø 160 mm
    Pripojenie odvodu kondenzátu: ø 15 mm spodné pripojenie
    Elektrické pripojenie: 230 V / 50 Hz / 16 A
    Ochrana: IP 20
    Povolená teplota vzduchu okolo jednotky: +5 ° C do +40 ° C
    Hmotnosť bez príslušenstva: ca. 65 kg

    VENTILÁTORY
    (Továrenské nastavenia)
    Množstvo vzduchu:
    Stupeň I: 80 m³ / h
    Stupeň II: 160 m³ / h
    Stupeň III: 250 m³ / h
    Elektrický výkon pri externom tlaku 50 Pa / 100 Pa:
    Stupeň I: 24/33 W
    Stupeň II: 37/50 W
    Stupeň III: 70/91 W
    Nastaviteľné množstvo vzduchu: 80 do 250 m³ / h
    Spotreba energie pri Standby režime: 1,9 W
    Vyobrazené krivky sú platné pre vykonanie so vzduchovým filtrom F7 na vetve sanie a filtrom G4 na vetve odvodu. Taktiež v prevedení bez PTC predohrevu.

    Krivky externé tlakové straty - vzduchové množstvo
    Táto charakteristika vymedzuje prípustnú tlakovú stratu potrubia (pext.).

    CELKOVÝ PRÍKON
    Celkový elektrický príkon zahŕňa spotrebu dvoch ventilátorov tak na nasávanie, tak na odvode, a tiež spotrebu riadiacej jednotky.

    1
  • Ovládanie

    OVLÁDACÍ JEDNOTKA mini

    Ovládač MINI, slúžiace na spúšťanie vzduchotechnické jednotky, sa jednoducho ovláda, umožňuje nastavenie rýchlosti ventilátorov, zmenu letného a zimného režimu, nastavenie základného objemového prietoku vzduchu pod. Ďalej zobrazuje prevádzku jednotky, výmenu filtrov a akékoľvek chyby v zariadení.

    OVLÁDACÍ JEDNOTKA TOUCH

    Užívanie ovládacej jednotky TOUCH prostredníctvom dotykového displeja je jednoduché a intuitívne, s jednoduchým nastavením a zobrazením nameraných hodnôt. Jednotka obsahuje integrovaný snímač teploty, ktorý možno v prípade potreby nastaviť ako snímač izbovej teploty.

    Výhody ovládanie:

    • Jednoduché zobrazenie aktuálnych prevádzkových parametrov
    • Jednotlivo nastaviteľné prietoky vzduchu
    • Programy na základe dennej doby a dňa v týždni (iba v prípade ovládacej jednotky TOUCH)
    • Ovládanie izbovej teploty podľa snímača izbovej teploty (len v prípade ovládacej jednotky TOUCH)
  • Príslušenstvo

    Riadenie na základe požiadaviek na kvalitu vzduchu

    • Snímače CO2 a vlhkosti pomáhajú riadiť vetranie na základe požiadaviek na kvalitu vzduchu.
    • Ventilačná jednotka automaticky zvýši alebo zníži objem vzduchu v závislosti na kvalite vzduchu v miestnosti.
    • Snímače sú navrhnuté pre montáž do stien a na povrch.
    • nadradená regulácia
    • Jednotku je možné pripojiť k externému riadiacemu systému pomocou MODBUS.

    Regulácia podľa požiadaviek pomocou CO2 a / alebo vlhkostného snímača pracuje len v automatickom režime a musí byť aktivovaná pomocou softvéru.
    Priradenie úrovní vetranie, hodnoty ppm a vlhkosti možno zmeniť pomocou počítačového softvéru.

    Možno použiť nasledujúce kombinácie snímačov:

    • Max. 2 x CO2- senzory
    • Max. 2 x RH% - senzory
    • 1 x CO2- senzor & 1 x RH% - senzor

    Enthalpický výmenník tepla

    Výmenník tepla s protiprúdovým prenosom vlhkosti a so selektívne polymérové ​​membránou pre spätné získavanie tepla a vlhkosti.

    Výhody tepelného výmenníka:

    • Enthalpické výmenníky tepla zaisťujú optimálny komfort vnútri vašich štyroch stien.
    • Počas normálnej prevádzky je zabránené vytváranie kondenzátu tak najviac, ako je to len možné. Na rozdiel od štandardného výmenníka tepla, sa enthalpický výmenník tepla pri nízkych teplotách zastaví.
    • Enthalpický výmenník tepla zabraňuje vysušeniu stien v zime.
    • Žiadne pohyblivé časti / upevňovacie prvky. To znamená:
    • - Náklady môžu byť nízke
    • - Jednoduchá inštalácia a údržba jednotky

    Batériový ohrievač teplej vody, 3-cestný motorizovaný meracie ventil, cirkulačné čerpadlo

    Akumulátor pre ohrev teplej vody pre ohrev prívodného vzduchu, pre inštaláciu potrubia Ø 160 mm, s príslušenstvom.


    Vnútorné elektrický predohrev PTC

    Protimrazová ochrana protiprúdového výmenníka tepla.

    Namontovaný v ráme mriežky. Voliteľná interná verzia.

    Výkon: 2 x 500 W

    Kontinuálne riadenie a nastavenie integrovanej predhrievacie batérie

    Pre energeticky účinnú ochranu pred mrazom v súlade s platnými predpismi PHI.

    Externý elektrický predohrev PTC

    Pre ohrev prívodného vzduchu, pre inštaláciu potrubia, ø 160 mm

    Vykurovací prvok PTC je namontovaný v ráme mriežky.

    Výkon: 600 W



    Externý snímač teploty vzduchu

    Termistorový senzor NTC s kovovým puzdrom.


    KOMPLETNÝ PROGRAM PRE VZDUCHOVÉ DISTRIBUČNÉ SYSTÉMY

    Ponúkame kompletný program vzduchových rozvodov, ako je Komflex (guľatý alebo oválny). Podrobnosti o našom programe na distribúciu vzduchu nájdete v príslušnej technickej dokumentácii.


    Zvlhčovač LBE 250 systém Pichler

    • Stála a optimálna vlhkosť vnútorného vzduchu a izbová teplota v celom obytnom priestore
    • Aktívne zvlhčovanie vnútorného vzduchu
    • Vďaka prirodzenej evaporáciu nedochádza k nadmernému zvlhčenie vzduchu
    • Kompaktné automatické prevedenie
    • Jednoduché ovládanie
    • Hygienický a bezpečnú prevádzku, preukázaný hygienickým posudkom
    • Inštalácia do centrálneho systému vetrania, možno navrhnúť aj dodatočne
    • Nízke náklady na údržbu
