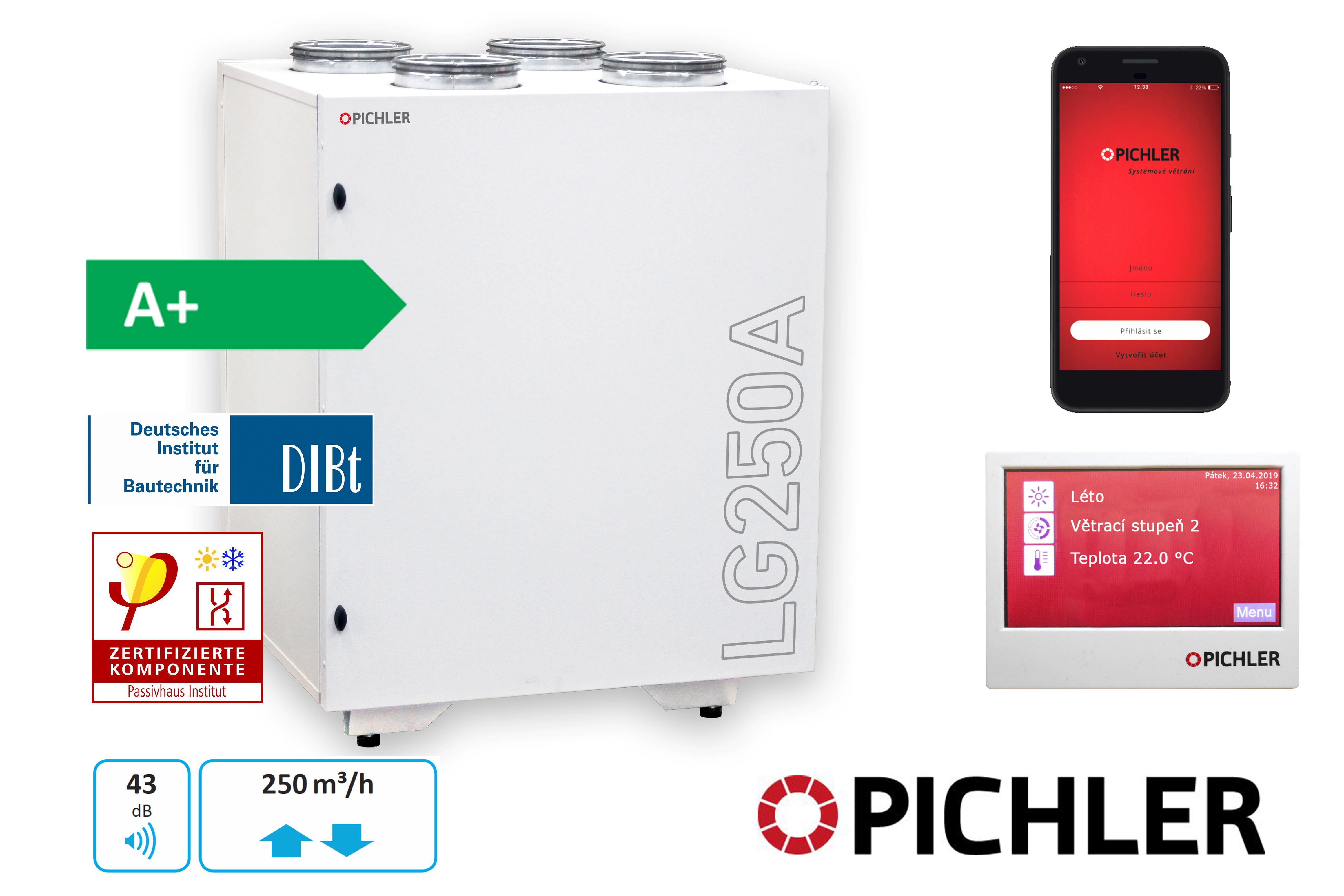

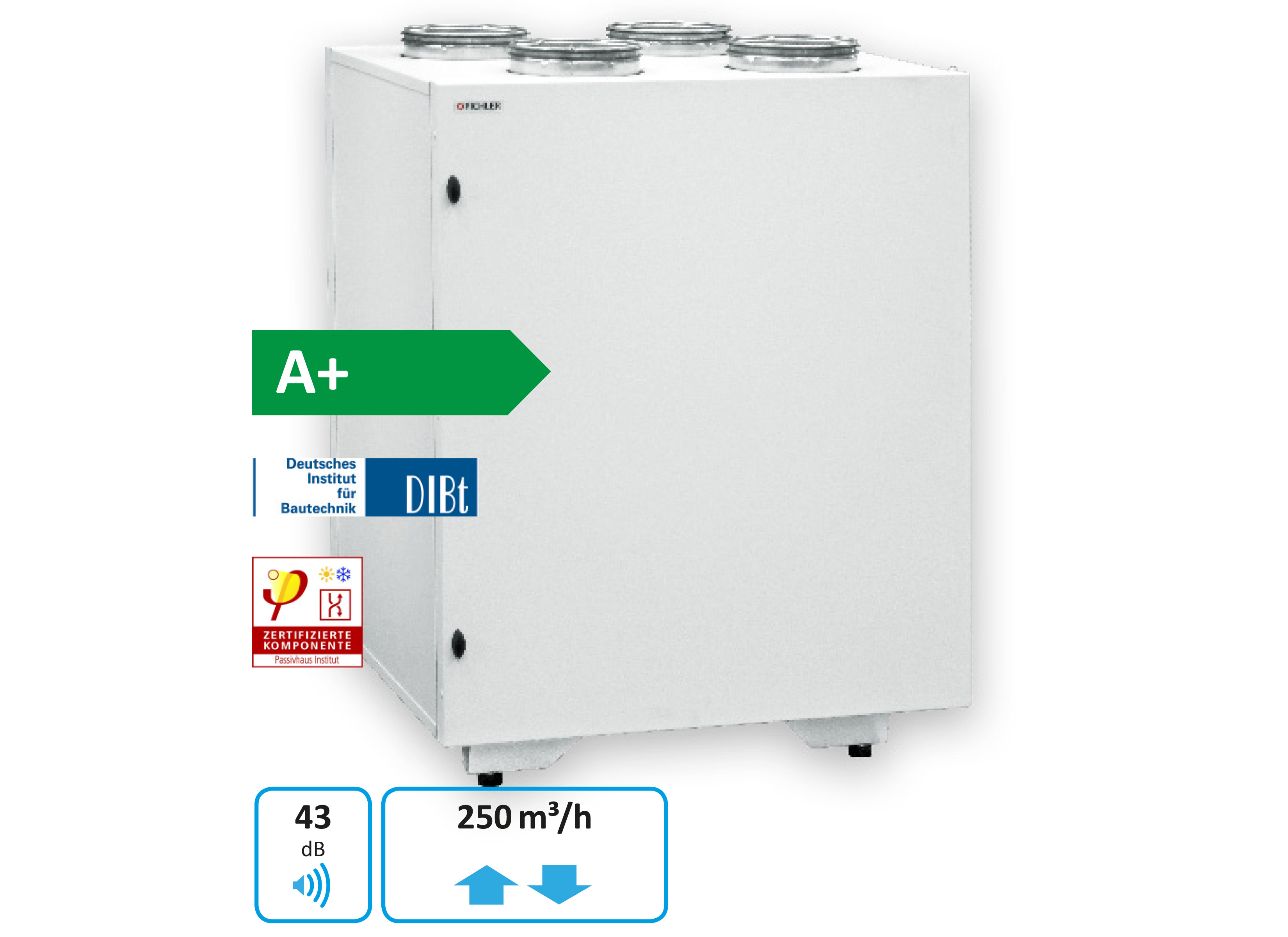

LG 250 A

Připojení potrubí:

• Levé a pravé provedení jednotky. ­Dveře lze namontovat na levé nebo pravé stran.
• SÁNÍ/VÝFUK/PŘÍVOD/ODVOD: každý ø 160 mm s dvojitým těsněním ráfku.

Varianty provedení

Kompaktní větrací jednotka LG 250 A systému PICHLER je dodávaná ve více variantách:

• Pravé nebo levé provedení v závislosti na pozici přívodu.
• Provedení s nebo bez vestavěného PTC elektrického předehřevu.

Výměna filtru

• Kazetový filtr třídy F7 na sání
• Kazetový filtr třídy G4 na odvodu

Technická data LG 250 A

Technické údaje měřeny na Universitě techniky a architektury v Lucernu, Centrum pro Integral Building.

VĚTRACÍ ZAŘÍZENÍ
Rozměry: (Š x V x H) 672 x 870 x 610 mm
Tepelně izolovaný kryt z pozinkovaného plechu. Ocelový plech, povlakem RAL 9010 - bílá
Připojení vzduchovodů: 4 x ø 160 mm
Připojení odvodu kondenzátu: ø 15 mm spodní připojení
Elektrické připojení: 230 V/50 Hz/16 A
Ochrana: IP 20
Povolená teplota vzduchu v okolí jednotky: +5 °C do +40 °C
Hmotnost bez příslušenství: ca. 65 kg

VENTILÁTORY
(tovární nastavení)
Množství vzduchu:
Stupeň I: 80 m³/h
Stupeň II: 160 m³/h
Stupeň III: 250 m³/h
Elektrický výkon při externím tlaku 50 Pa/100 Pa:
Stupeň I: 24/33 W
Stupeň II: 37/50 W
Stupeň III: 70/91 W
Nastavitelné množství vzduchu: 80 do 250 m³/h
Spotřeba energie při Standby režimu: 1,9 W
Vyobrazené křivky jsou platné pro provedení se vzduchovým filtrem F7 na větvi sání a filtrem G4 na větvi odvodu. Taktéž v provedení bez PTC předehřevu.

Křivky externí tlakové ztráty – vzduchové množství
Tato charakteristika vymezuje přípustnou tlakovou ztrátu potrubí (pext.).

CELKOVÝ PŘÍKON
Celkový elektrický příkon zahrnuje spotřebu dvou ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.

OVLÁDACÍ JEDNOTKA mini - součást jednotky

Ovladač MINI, sloužící ke spouštění vzduchotechnické jednotky, se jednoduše ovládá, umožňuje nastavení rychlosti ventilátorů, změnu letního a zimního režimu, nastavení základního objemového průtoku vzduchu apod. Dále zobrazuje provoz jednotky, výměnu filtrů a jakékoli chyby v zařízení.

OVLÁDACÍ JEDNOTKA TOUCH - volitelné příslušenství

Užívání ovládací jednotky TOUCH prostřednictvím dotykového displeje je jednoduché a intuitivní, se snadným nastavením a zobrazením naměřených hodnot. Jednotka obsahuje integrovaný snímač teploty, který lze v případě potřeby nastavit jako snímač pokojové teploty.

Výhody ovládání:

• Jednoduché zobrazení aktuálních provozních parametrů
• Jednotlivě nastavitelné průtoky vzduchu
• Programy na základě denní doby a dne v týdnu (pouze v případě ovládací jednotky TOUCH)
• Ovládání pokojové teploty dle snímače pokojové teploty (pouze v případě ovládací jednotky TOUCH)

ROZMĚRY OVLÁDACÍ JEDNOTKY

Řízení na základě požadavků na kvalitu vzduchu

• Snímače CO₂ a vlhkosti pomáhají řídit větrání na základě požadavků na kvalitu vzduchu.
• Ventilační jednotka automaticky zvýší nebo sníží objem vzduchu v závislosti na kvalitě vzduchu v místnosti.
• Snímače jsou navrženy pro montáž do stěn a na povrch.
• Nadřazená regulace
• Jednotku lze připojit k externímu řídícímu systému pomocí MODBUSu.

Regulace dle požadavků pomocí CO₂ a/nebo vlhkostního čidla pracuje pouze v automatickém režimu a musí být aktivována pomocí softwaru.
Přiřazení úrovní větrání, hodnoty ppm a vlhkosti lze změnit pomocí počítačového softwaru.

Lze použít následující kombinace snímačů:

• Max. 2 x CO₂- senzory
• Max. 2 x RH%- senzory
• 1 x CO₂- senzor & 1 x RH% - senzor

Enthalpický výměník tepla

Výměník tepla s protiproudým přenosem vlhkosti a se selektivní polymerní membránou pro zpětné získávání tepla a vlhkosti.

Výhody tepelného výměníku:

• Enthalpické výměníky tepla zajišťují optimální komfort uvnitř vašich čtyř stěn.
• Během normálního provozu je zabráněno vytváření kondenzátu tak nejvíc, jak je to jen možné. Na rozdíl od standardního výměníku tepla, se enthalpický výměník tepla při nízkých teplotách zastaví.
• Enthalpický výměník tepla zabraňuje vysušení stěn v zimě.
• Žádné pohyblivé části / upevňovací prvky. To znamená:

- Náklady mohou být nízké

- Jednoduchá instalace a údržba jednotky

Bateriový ohřívač teplé vody, 3-cestný motorizovaný měřící ventil, cirkulační čerpadlo

Akumulátor pro ohřev teplé vody pro ohřev přívodního vzduchu, pro instalaci potrubí Ø 160 mm, s příslušenstvím.

Vnitřní elektrický předehřev PTC

Protimrazová ochrana protiproudového výměníku tepla.

Zamontovaný v rámu mřížky. Volitelná interní verze.

Výkon: 2 x 500 W

Kontinuální řízení a nastavení integrované předehřívací baterie

Pro energeticky účinnou ochranu před mrazem v souladu s platnými předpisy PHI.

Externí elektrický předehřev PTC

Pro ohřev přívodního vzduchu, pro instalaci potrubí, ø 160 mm

Topný prvek PTC je namontovaný v rámu mřížky.

Výkon: 600 W


Externí snímač teploty vzduchu

Termistorový senzor NTC s kovovým pouzdrem.

KOMPLETNÍ PROGRAM PRO VZDUCHOVÉ DISTRIBUČNÍ SYSTÉMY

Nabízíme kompletní program vzduchových rozvodů, jako je Komflex (kulatý nebo oválný). Podrobnosti o našem programu na distribuci vzduchu naleznete v příslušné technické dokumentaci.

Zvlhčovač LBE 250 systém PICHLER

• Stálá a optimální vlhkost vnitřního vzduchu a pokojová teplota v celém obytném prostoru
• Aktivní zvlhčování vnitřního vzduchu
• Díky přirozené evaporaci nedochází k nadměrnému zvlhčení vzduchu
• Kompaktní automatické provedení
• Jednoduché ovládání
• Hygienický a bezpečný provoz, prokázaný hygienickým posudkem
• Instalace do centrálního systému větrání, možno navrhnout i dodatečně
• Nízké náklady na údržbu
